TSUBAKI椿本直交轴齿轮转向器型号:ED7B30-U-LR-O-Y净重32kg
发布时间:2023-11-20 16:38:23 点击次数:94



TSUBAKI椿本直交轴齿轮转向器型号:ED7B30-U-LR-O-Y净重32kg


苏州上野机电设备有限公司询价咨询电话:17895046997   刘先生   同微信


MD齿轮箱


高性能·高效率的标准型·直交轴型的螺旋锥齿轮箱。


销售以来的五十多年间,广泛应用于各种用途的长寿产品。


具有丰富的实际经验与成绩,信赖性获得了各个行业客户的高度评价。


采用高精度螺旋伞齿齿轮,实现高效率和高传动能力。



特点:


・丰富品种


可从丰富的种类中选出最适的一台。


满足各种市场需求,可对应各类特殊形式要求。


・高质量


采用AGMA规格的高精度螺旋伞齿齿轮,实现高效率和高传动能力。


・可提供食品润滑油规格。


可提供封入NSF指定的 H1级别食品润滑油的规格。


外形尺寸与标准规格相同。





减速比横向轴转速
r/min
传动能力:横向单轴型容许OHL交叉轴容许扭矩惯性力矩
{GD2}
背隙
大概
质量
kg
大致油量
(油浴 )
输入
kW
交叉轴扭矩横向轴直交轴
N・m{kgf・m}N・m{kgf・m}N・m{kgf・m}N・m{kgf・m}×10-3
kg・m2
×10-3
{kgf・m2}
3:13000---------------------32032.70.933.720.08

0.45
321.5L
20007.3010210.426962754756485
17506.4810410.630383104998510
14505.4210510.734303505390550
11504.3410610.840674155978610
8703.3410811.047534856076620
5802.2510911.150965206174630
3001.1811111.350965206272640
1000.4011511.750965206272640
100.0411812.050965206272640

・在各转速间使用时,请用插值法计算。

・横向轴转速低于10r/min时,请使用10r/min时的数值。

・横向轴转速超过1750r/min使用时,为强制注油规格。(特殊规格的介绍)
 因使用范围·传动能力受运行时间,运行周期,环境温度,负载状况的限制,请向本公司咨询。

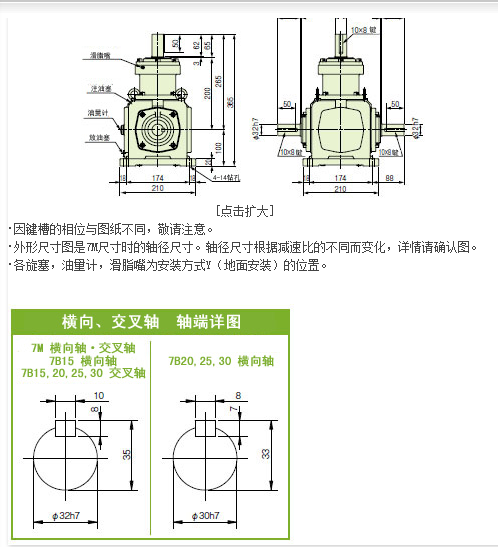

标准规格







轴端键槽部新JIS键(JIS B1301-1976):附键(输出轴)(键槽为通用形式。)
输出轴端有螺孔加工






设置场所室内灰尘少,无水淋的场所
环境温度-10℃~50℃
环境湿度95%以下(无结露)
高  度海拔1000m以下
环  境无腐蚀性气体·爆炸性气体·蒸汽等
安装方向有水平,垂直,倾斜,安装角度的限制
涂饰颜色蒙塞尔 2.5G6/3




苏州上野机电设备有限公司销售型号:

ED7M-1-LR-Y                    椿本转向器------苏州上野(UENO)

ED7B15-1-LR-Y                    椿本转向器------苏州上野(UENO)

ED7B20-1-LR-Y                    椿本转向器------苏州上野(UENO)

ED7B25-1-LR-Y                    椿本转向器------苏州上野(UENO)

ED7B30-1-LR-Y                     椿本转向器------苏州上野(UENO)

ED7M-1-R-Y                    椿本转向器------苏州上野(UENO)

ED7B15-1-R-Y                    椿本转向器------苏州上野(UENO)

ED7B20-1-R-Y                    椿本转向器------苏州上野(UENO)

ED7B25-1-R-Y                    椿本转向器------苏州上野(UENO)

ED7B30-1-R-Y                     椿本转向器------苏州上野(UENO)

ED7M-1-L-Y                    椿本转向器------苏州上野(UENO)

ED7B15-1-L-Y                    椿本转向器------苏州上野(UENO)

ED7B20-1-L-Y                    椿本转向器------苏州上野(UENO)

ED7B25-1-L-Y                    椿本转向器------苏州上野(UENO)

ED7B30-1-L-Y                     椿本转向器------苏州上野(UENO)

ED7M-1-LR-O-Y                    椿本转向器------苏州上野(UENO)

ED7B15-1-LR-O-Y                    椿本转向器------苏州上野(UENO)

ED7B20-1-LR-O-Y                    椿本转向器------苏州上野(UENO)

ED7B25-1-LR-O-Y                    椿本转向器------苏州上野(UENO)

ED7B30-1-LR-O-Y                    椿本转向器------苏州上野(UENO)

ED7M-1-R-O-Y                    椿本转向器------苏州上野(UENO)

ED7B15-1-R-O-Y                    椿本转向器------苏州上野(UENO)

ED7B20-1-R-O-Y                    椿本转向器------苏州上野(UENO)

ED7B25-1-R-O-Y                    椿本转向器------苏州上野(UENO)

ED7B30-1-R-O-Y                    椿本转向器------苏州上野(UENO)

ED7M-1-L-O-Y                    椿本转向器------苏州上野(UENO)

ED7B15-1-L-O-Y                    椿本转向器------苏州上野(UENO)

ED7B20-1-L-O-Y                    椿本转向器------苏州上野(UENO)

ED7B25-1-L-O-Y                    椿本转向器------苏州上野(UENO)

ED7B30-1-L-O-Y                    椿本转向器------苏州上野(UENO)

ED7M-1-UD-Y                    椿本转向器------苏州上野(UENO)

ED7B15-1-UD-Y                    椿本转向器------苏州上野(UENO)

ED7B20-1-UD-Y                    椿本转向器------苏州上野(UENO)

ED7B25-1-UD-Y                    椿本转向器------苏州上野(UENO)

ED7B30-1-UD-Y                     椿本转向器------苏州上野(UENO)

ED7M-1-U-Y                    椿本转向器------苏州上野(UENO)

ED7B15-1-U-Y                    椿本转向器------苏州上野(UENO)

ED7B20-1-U-Y                    椿本转向器------苏州上野(UENO)

ED7B25-1-U-Y                    椿本转向器------苏州上野(UENO)

ED7B30-1-U-Y                     椿本转向器------苏州上野(UENO)

ED7M-1-D-Y                    椿本转向器------苏州上野(UENO)

ED7B15-1-D-Y                    椿本转向器------苏州上野(UENO)

ED7B20-1-D-Y                    椿本转向器------苏州上野(UENO)

ED7B25-1-D-Y                    椿本转向器------苏州上野(UENO)

ED7B30-1-D-Y                     椿本转向器------苏州上野(UENO)

ED7M-1-UD-O-Y                    椿本转向器------苏州上野(UENO)

ED7B15-1-UD-O-Y                    椿本转向器------苏州上野(UENO)

ED7B20-1-UD-O-Y                    椿本转向器------苏州上野(UENO)

ED7B25-1-UD-O-Y                    椿本转向器------苏州上野(UENO)

ED7B30-1-UD-O-Y                     椿本转向器------苏州上野(UENO)

ED7M-1-U-O-Y                    椿本转向器------苏州上野(UENO)

ED7B15-1-U-O-Y                    椿本转向器------苏州上野(UENO)

ED7B20-1-U-O-Y                    椿本转向器------苏州上野(UENO)

ED7B25-1-U-O-Y                    椿本转向器------苏州上野(UENO)

ED7B30-1-U-O-Y                    椿本转向器------苏州上野(UENO)

ED7M-1-D-O-Y                    椿本转向器------苏州上野(UENO)

ED7B15-1-D-O-Y                    椿本转向器------苏州上野(UENO)

ED7B20-1-D-O-Y                    椿本转向器------苏州上野(UENO)

ED7B25-1-D-O-Y                    椿本转向器------苏州上野(UENO)

ED7B30-1-D-O-Y                    椿本转向器------苏州上野(UENO)

ED7M-U-LR-Y                    椿本转向器------苏州上野(UENO)

ED7B15-U-LR-Y                    椿本转向器------苏州上野(UENO)

ED7B20-U-LR-Y                    椿本转向器------苏州上野(UENO)

ED7B25-U-LR-Y                    椿本转向器------苏州上野(UENO)

ED7B30-U-LR-Y                    椿本转向器------苏州上野(UENO)

ED7M-U-R-Y                    椿本转向器------苏州上野(UENO)

ED7B15-U-R-Y                    椿本转向器------苏州上野(UENO)

ED7B20-U-R-Y                    椿本转向器------苏州上野(UENO)

ED7B25-U-R-Y                    椿本转向器------苏州上野(UENO)

ED7B30-U-R-Y                    椿本转向器------苏州上野(UENO)

ED7M-U-L-Y                    椿本转向器------苏州上野(UENO)

ED7B15-U-L-Y                    椿本转向器------苏州上野(UENO)

ED7B20-U-L-Y                    椿本转向器------苏州上野(UENO)

ED7B25-U-L-Y                    椿本转向器------苏州上野(UENO)

ED7B30-U-L-Y                     椿本转向器------苏州上野(UENO)

ED7M-U-LR-O-Y                    椿本转向器------苏州上野(UENO)

ED7B15-U-LR-O-Y                    椿本转向器------苏州上野(UENO)

ED7B20-U-LR-O-Y                    椿本转向器------苏州上野(UENO)

ED7B25-U-LR-O-Y                    椿本转向器------苏州上野(UENO)

ED7B30-U-LR-O-Y                     椿本转向器------苏州上野(UENO)

ED7M-U-R-O-Y                    椿本转向器------苏州上野(UENO)

ED7B15-U-R-O-Y                    椿本转向器------苏州上野(UENO)

ED7B20-U-R-O-Y                    椿本转向器------苏州上野(UENO)

ED7B25-U-R-O-Y                    椿本转向器------苏州上野(UENO)

ED7B30-U-R-O-Y                     椿本转向器------苏州上野(UENO)

ED7M-U-L-O-Y                    椿本转向器------苏州上野(UENO)

ED7B15-U-L-O-Y                    椿本转向器------苏州上野(UENO)

ED7B20-U-L-O-Y                    椿本转向器------苏州上野(UENO)

ED7B25-U-L-O-Y                    椿本转向器------苏州上野(UENO)

ED7B30-U-L-O-Y                    椿本转向器------苏州上野(UENO)

ED7M-D-LR-Y                    椿本转向器------苏州上野(UENO)

ED7B15-D-LR-Y                    椿本转向器------苏州上野(UENO)

ED7B20-D-LR-Y                    椿本转向器------苏州上野(UENO)

ED7B25-D-LR-Y                    椿本转向器------苏州上野(UENO)

ED7B30-D-LR-Y                    椿本转向器------苏州上野(UENO)

ED7M-D-R-Y                    椿本转向器------苏州上野(UENO)

ED7B15-D-R-Y                    椿本转向器------苏州上野(UENO)

ED7B20-D-R-Y                    椿本转向器------苏州上野(UENO)

ED7B25-D-R-Y                    椿本转向器------苏州上野(UENO)

ED7B30-D-R-Y                    椿本转向器------苏州上野(UENO)

ED7M-D-L-Y                    椿本转向器------苏州上野(UENO)

ED7B15-D-L-Y                    椿本转向器------苏州上野(UENO)

ED7B20-D-L-Y                    椿本转向器------苏州上野(UENO)

ED7B25-D-L-Y                    椿本转向器------苏州上野(UENO)

ED7B30-D-L-Y                    椿本转向器------苏州上野(UENO)

ED7M-D-LR-O-Y                    椿本转向器------苏州上野(UENO)

ED7B15-D-LR-O-Y                    椿本转向器------苏州上野(UENO)

ED7B20-D-LR-O-Y                    椿本转向器------苏州上野(UENO)

ED7B25-D-LR-O-Y                    椿本转向器------苏州上野(UENO)

ED7B30-D-LR-O-Y                     椿本转向器------苏州上野(UENO)

ED7M-D-R-O-Y                    椿本转向器------苏州上野(UENO)

ED7B15-D-R-O-Y                    椿本转向器------苏州上野(UENO)

ED7B20-D-R-O-Y                    椿本转向器------苏州上野(UENO)

ED7B25-D-R-O-Y                    椿本转向器------苏州上野(UENO)

ED7B30-D-R-O-Y                     椿本转向器------苏州上野(UENO)

ED7M-D-L-O-Y                    椿本转向器------苏州上野(UENO)

ED7B15-D-L-O-Y                    椿本转向器------苏州上野(UENO)

ED7B20-D-L-O-Y                    椿本转向器------苏州上野(UENO)

ED7B25-D-L-O-Y                    椿本转向器------苏州上野(UENO)

ED7B30-D-L-O-Y                    椿本转向器------苏州上野(UENO)
