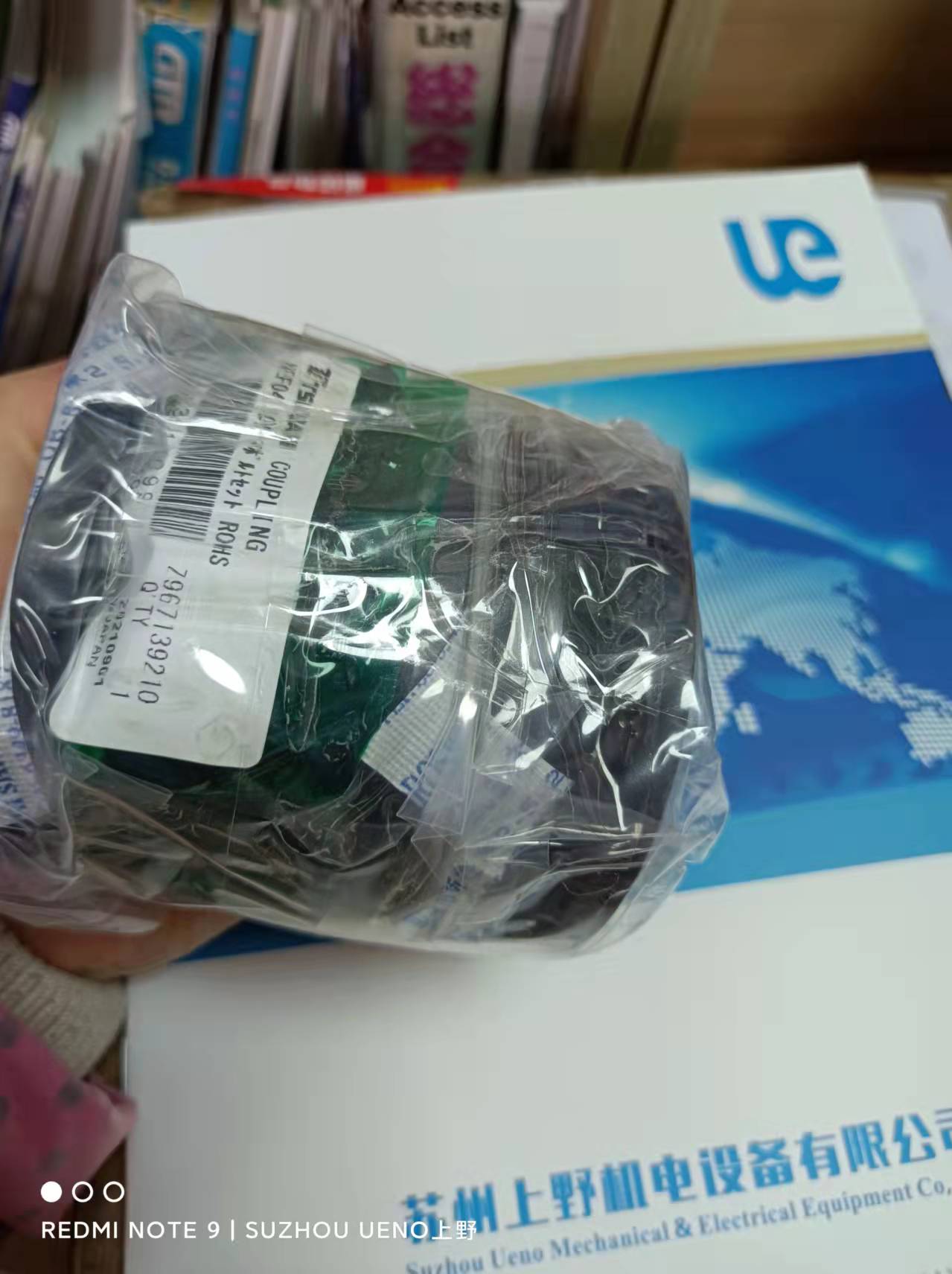

TSUBAKI椿本联轴器型号：NEF10W-NH11JD2XNH11JD2
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信
ECHT挠性联轴器 NEF系列 (膜片联轴器)
盘式联轴器的终极版，产品种类丰富。
采用FEM分析优化联轴器设计，具有扭矩传导可靠，可吸收偏移，高精度定位，免加油等特点。联结方法多样，还可提供耐环境的规格。
・扭矩范围：19.6～6860N・m/适用轴径：Φ9mm～Φ130mm
特点：
・没有滑动部无需润滑可以长时间使用。
・高扭力刚性：具有高扭力刚性和优异的弹性。
・可提供耐环境规格：提供不锈钢规格，无电解镀镍规格。

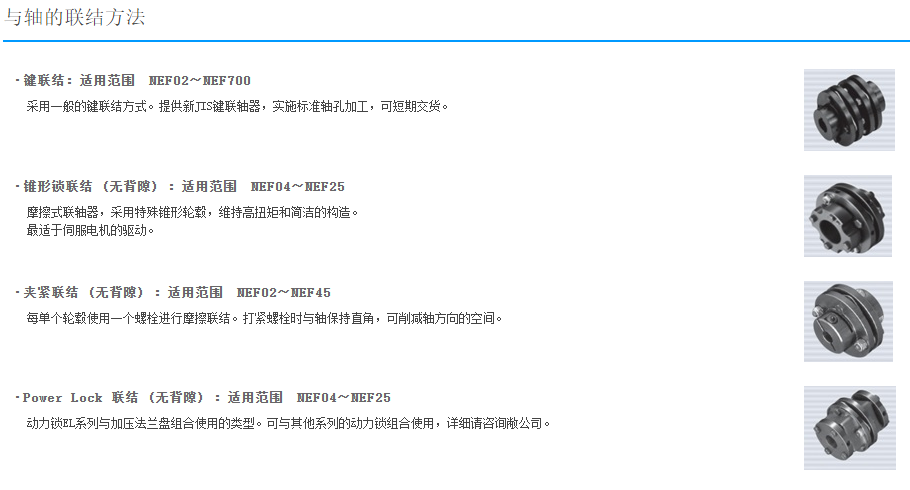

・轴联结方式：产品阵容丰富详细请参考下列2项
・可提供长垫块类型：与MD齿轮箱组合使用，适于总轴驱动。
| 容许扭矩 | 最高转速 r/min | 底孔 d | 键槽 标准在库 轴孔径 范围 | 键槽最大轴径Φ | 扭转刚性 | 轴向弹簧数量 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| N･m | {kgf･m} | 标准轮彀 | 增长型轮毂 | 增大型轮毂 | N･m/rad | {kgf･m/rad} | N/mm | {kgf/mm} | |||
| 98 | 10 | 20000 | 10 | 12～32 | 32 | 32 | 40 | 3.92×104 | 0.4×104 | 29.4 | 3 |
| PCD | A1 | A2 | B | BL | E | F | H | HL | J | K |
|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 89.8 | 104.4 | 25.4 | 40 | 6.6 | 7.5 | 46 | 66 | 39 | 81 |
| Dd | N | No | Ni | T | T' | 允许偏差值 | 质量 kg | 惯性 力矩 kg･m2 | GD2 {kgf･cm2} | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 角度误差 deg | 平行误差 | 轴向位移 mm | |||||||||
| 37 | 37 | 46 | 37 | 16 | 1.4 | 2 | 0.55 | ±2.0 | 1.4 | 12×10-4 | 47 |
注）
1．增大型轮毂·增长型轮毂的尺寸请参照尺寸一览表。增长型轮毂的使用场合、随B尺寸的长度变化、全长随之变化。
2．最高转速取决于联轴器的传动能力。无须调整平衡。
3．质量、惯性力矩、GD2均为标准轮毂在最大轴孔径（键槽）时的值。请在增大形轮毂、增长型轮毂中，加入GD2增加量表中的数值。
4．标准衬块以外的长度也可制作。具体请参照长型衬块页面。
5．容许轴向位移是角度误差为0时的值。
6．请确认键面压力是否符合顾客的使用条件。轮毂材质为S45C。
苏州上野机电设备有限公司销售型号：
NEF10W-NR×NR
NEF10W-NR×NH12JD2
NEF10W-NR×NH14JD2
NEF10W-NR×NH15JD2
NEF10W-NR×NH16JD2
NEF10W-NR×NH17JD2
NEF10W-NR×NH18JD2
NEF10W-NR×NH19JD2
NEF10W-NR×NH20JD2
NEF10W-NR×NH22JD2
NEF10W-NR×NH24JD2
NEF10W-NR×NH25JD2
NEF10W-NR×NH28JD2
NEF10W-NR×NH30JD2
NEF10W-NR×NH32JD2
NEF10W-NH12JD2×NH12JD2
NEF10W-NH12JD2×NH14JD2
NEF10W-NH12JD2×NH15JD2
NEF10W-NH12JD2×NH16JD2
NEF10W-NH12JD2×NH17JD2
NEF10W-NH12JD2×NH18JD2
NEF10W-NH12JD2×NH19JD2
NEF10W-NH12JD2×NH20JD2
NEF10W-NH12JD2×NH22JD2
NEF10W-NH12JD2×NH24JD2
NEF10W-NH12JD2×NH25JD2
NEF10W-NH12JD2×NH28JD2
NEF10W-NH12JD2×NH30JD2
NEF10W-NH12JD2×NH32JD2
NEF10W-NH14JD2×NH14JD2
NEF10W-NH14JD2×NH15JD2
NEF10W-NH14JD2×NH16JD2
NEF10W-NH14JD2×NH17JD2
NEF10W-NH14JD2×NH18JD2
NEF10W-NH14JD2×NH19JD2
NEF10W-NH14JD2×NH20JD2
NEF10W-NH14JD2×NH22JD2
NEF10W-NH14JD2×NH24JD2
NEF10W-NH14JD2×NH25JD2
NEF10W-NH14JD2×NH28JD2
NEF10W-NH14JD2×NH30JD2
NEF10W-NH14JD2×NH32JD2
NEF10W-NH15JD2×NH15JD2
NEF10W-NH15JD2×NH16JD2
NEF10W-NH15JD2×NH17JD2
NEF10W-NH15JD2×NH18JD2
NEF10W-NH15JD2×NH19JD2
NEF10W-NH15JD2×NH20JD2
NEF10W-NH15JD2×NH22JD2
NEF10W-NH15JD2×NH24JD2
NEF10W-NH15JD2×NH25JD2
NEF10W-NH15JD2×NH28JD2
NEF10W-NH15JD2×NH30JD2
NEF10W-NH15JD2×NH32JD2
NEF10W-NH16JD2×NH16JD2
NEF10W-NH16JD2×NH17JD2
NEF10W-NH16JD2×NH18JD2
NEF10W-NH16JD2×NH19JD2
NEF10W-NH16JD2×NH20JD2
NEF10W-NH16JD2×NH22JD2
NEF10W-NH16JD2×NH24JD2
NEF10W-NH16JD2×NH25JD2
NEF10W-NH16JD2×NH28JD2
NEF10W-NH16JD2×NH30JD2
NEF10W-NH16JD2×NH32JD2
NEF10W-NH17JD2×NH17JD2
NEF10W-NH17JD2×NH18JD2
NEF10W-NH17JD2×NH19JD2
NEF10W-NH17JD2×NH20JD2
NEF10W-NH17JD2×NH22JD2
NEF10W-NH17JD2×NH24JD2
NEF10W-NH17JD2×NH25JD2
NEF10W-NH17JD2×NH28JD2
NEF10W-NH17JD2×NH30JD2
NEF10W-NH17JD2×NH32JD2
NEF10W-NH18JD2×NH18JD2
NEF10W-NH18JD2×NH19JD2
NEF10W-NH18JD2×NH20JD2
NEF10W-NH18JD2×NH22JD2
NEF10W-NH18JD2×NH24JD2
NEF10W-NH18JD2×NH25JD2
NEF10W-NH18JD2×NH28JD2
NEF10W-NH18JD2×NH30JD2
NEF10W-NH18JD2×NH32JD2
NEF10W-NH19JD2×NH19JD2
NEF10W-NH19JD2×NH20JD2
NEF10W-NH19JD2×NH22JD2
NEF10W-NH19JD2×NH24JD2
NEF10W-NH19JD2×NH25JD2
NEF10W-NH19JD2×NH28JD2
NEF10W-NH19JD2×NH30JD2
NEF10W-NH19JD2×NH32JD2
NEF10W-NH20JD2×NH20JD2
NEF10W-NH20JD2×NH22JD2
NEF10W-NH20JD2×NH24JD2
NEF10W-NH20JD2×NH25JD2
NEF10W-NH20JD2×NH28JD2
NEF10W-NH20JD2×NH30JD2
NEF10W-NH20JD2×NH32JD2
NEF10W-NH22JD2×NH22JD2
NEF10W-NH22JD2×NH24JD2
NEF10W-NH22JD2×NH25JD2
NEF10W-NH22JD2×NH28JD2
NEF10W-NH22JD2×NH30JD2
NEF10W-NH22JD2×NH32JD2
NEF10W-NH24JD2×NH24JD2
NEF10W-NH24JD2×NH25JD2
NEF10W-NH24JD2×NH28JD2
NEF10W-NH24JD2×NH30JD2
NEF10W-NH24JD2×NH32JD2
NEF10W-NH25JD2×NH25JD2
NEF10W-NH25JD2×NH28JD2
NEF10W-NH25JD2×NH30JD2
NEF10W-NH25JD2×NH32JD2
NEF10W-NH28JD2×NH28JD2
NEF10W-NH28JD2×NH30JD2
NEF10W-NH28JD2×NH32JD2
NEF10W-NH30JD2×NH30JD2
NEF10W-NH30JD2×NH32JD2
NEF10W-NH32JD2×NH32JD2
NEF10W-NR×KH35JD2
NEF10W-NH12JD2×KH35JD2
NEF10W-NH14JD2×KH35JD2
NEF10W-NH15JD2×KH35JD2
NEF10W-NH16JD2×KH35JD2
NEF10W-NH17JD2×KH35JD2
NEF10W-NH18JD2×KH35JD2
NEF10W-NH19JD2×KH35JD2
NEF10W-NH20JD2×KH35JD2
NEF10W-NH22JD2×KH35JD2
NEF10W-NH24JD2×KH35JD2
NEF10W-NH25JD2×KH35JD2
NEF10W-NH28JD2×KH35JD2
NEF10W-NH30JD2×KH35JD2
NEF10W-NH32JD2×KH35JD2
NEF10W-KR×NR
NEF10W-KR×KR
NEF10W-KH35JD2×KH35JD2
NEF10W-KR×LR
NEF10W-LR×NR
NEF10W-LR×LR
