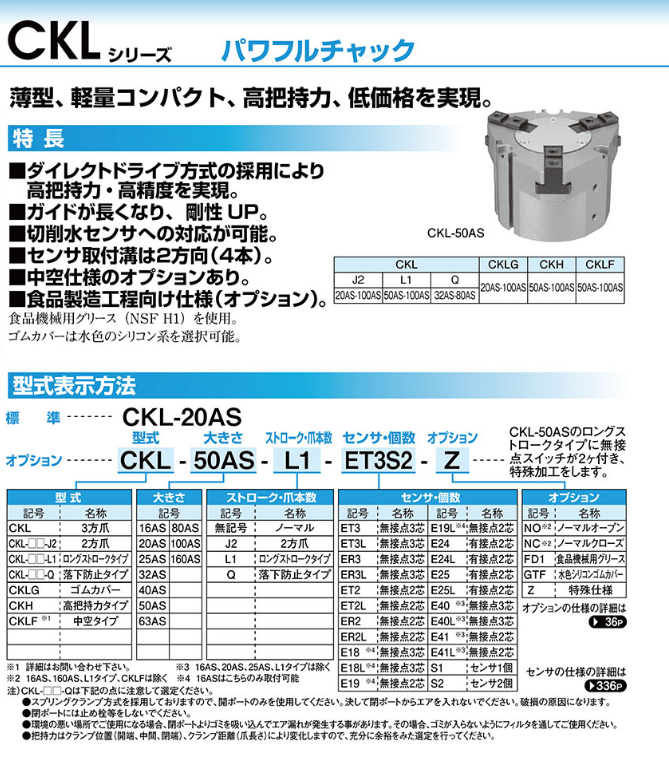

KONSEI近藤气缸型号：CKL-16AS-E19LS1(薄型轻量紧凑)
发布时间：2023-08-10 15:04:27 点击次数：384

实现薄型、轻量、紧凑、高夹持力、低价格。


 特长:

 通过采用直接驱动方式，实现了高夹持力、高精度。


导向变长，刚性提高。


可支持切削水传感器。


传感器安装槽为2个方向( 4条)。


有中空规格的选择项。



型式CKL-16ASCKL-20ASCKL-25ASCKL-32AS
CKL-32AS-Q		CKL-40AS
CKL-40AS-Q		CKL-50AS
CKL-50AS-Q
駆動源エアー 0.3～0.7MPa※
潤滑無給油またはタービン油1種（ISOVG32）
周囲温度（℃）5～60
動作ストローク（mm）55681012
シリンダ径（mm）φ16φ20φ25φ32φ40φ50
ロッド径（mm）φ6φ6φ8φ10φ12φ14
内部容積［往復］（cm3/回）1.21.83.37.715.628.3
繰り返し精度（mm）±0.01
本体質量（kg）0.070.120.190.240.360.54
型式CKL-63AS
CKL-63AS-Q		CKL-80AS
CKL-80AS-Q		CKL-100ASCKL-160AS
駆動源エアー 0.3～0.7MPa※
潤滑無給油またはタービン油1種（ISOVG32）
周囲温度（℃）5～60
動作ストローク（mm）16202350
シリンダ径（mm）φ63φ80φ100φ160
ロッド径（mm）φ16φ16φ20φ34
内部容積［往復］（cm3/回）60.3118.2215.5937.0
繰り返し精度（mm）±0.01
本体質量（kg）0.971.853.147.94

※CKL-□□AS-Qのエアー圧は、0.4～0.7MPaです。

型式CKL-50AS-L1CKL-63AS-L1CKL-80AS-L1CKL-100AS-L1
駆動源エアー 0.3～0.7MPa
潤滑無給油またはタービン油1種（ISOVG32）
周囲温度（℃）5～60
動作ストローク（mm）30304040
シリンダ径（mm）φ50φ63φ80φ100
ロッド径（mm）φ14φ16φ16φ20
内部容積［往復］（cm3/回）70.7113.0236.4274.8
繰り返し精度（mm）±0.01
本体質量（kg）1.21.63.25.0
型式CKH-50ASCKH-63ASCKH-80ASCKH-100AS
駆動源エアー 0.3～0.7MPa
潤滑無給油またはタービン油1種（ISOVG32）
周囲温度（℃）5～60
動作ストローク（mm）681012
シリンダ径（mm）φ50φ63φ80φ100
ロッド径（mm）φ14φ16φ16φ20
内部容積［往復］（cm3/回）28.360.3118.2215.5
繰り返し精度（mm）±0.01
本体質量（kg）0.591.022.023.45




苏州上野机电设备有限公司销售型号：



CKL-16AS                                 近藤气缸---------UENO


CKL-16AS-E18LS1                                近藤气缸---------UENO


CKL-16AS-E18LS2                                近藤气缸---------UENO


CKL-16AS-E18S1                                近藤气缸---------UENO


CKL-16AS-E18S2                                近藤气缸---------UENO


CKL-16AS-E19LS1                                近藤气缸---------UENO


CKL-16AS-E19LS2                                近藤气缸---------UENO


CKL-16AS-E19S1                                近藤气缸---------UENO


CKL-16AS-E19S2                                近藤气缸---------UENO


CKL-20AS                                近藤气缸---------UENO


CKL-20AS-E24LS1                                近藤气缸---------UENO


CKL-20AS-E24LS1-NC                                近藤气缸---------UENO


CKL-20AS-E24LS1-NO                                近藤气缸---------UENO


CKL-20AS-E24LS2                                近藤气缸---------UENO


CKL-20AS-E24LS2-NC                                近藤气缸---------UENO


CKL-20AS-E24LS2-NO                                近藤气缸---------UENO


CKL-20AS-E24S1                                近藤气缸---------UENO


CKL-20AS-E24S1-NC                                近藤气缸---------UENO


CKL-20AS-E24S1-NO                                近藤气缸---------UENO


CKL-20AS-E24S2                                近藤气缸---------UENO


CKL-20AS-E24S2-NC                                近藤气缸---------UENO


CKL-20AS-E24S2-NO                                近藤气缸---------UENO


CKL-20AS-E25LS1                                近藤气缸---------UENO


CKL-20AS-E25LS1-NC                                近藤气缸---------UENO


CKL-20AS-E25LS1-NO                                近藤气缸---------UENO


CKL-20AS-E25LS2                                近藤气缸---------UENO


CKL-20AS-E25LS2-NC                                近藤气缸---------UENO


CKL-20AS-E25LS2-NO                                近藤气缸---------UENO


CKL-20AS-E25S1                                近藤气缸---------UENO


CKL-20AS-E25S1-NC                                近藤气缸---------UENO


CKL-20AS-E25S1-NO                                近藤气缸---------UENO


CKL-20AS-E25S2                                近藤气缸---------UENO


CKL-20AS-E25S2-NC                                近藤气缸---------UENO


CKL-20AS-E25S2-NO                                近藤气缸---------UENO


CKL-20AS-ET2LS1                                近藤气缸---------UENO


CKL-20AS-ET2LS1-NC                                近藤气缸---------UENO


CKL-20AS-ET2LS1-NO                                近藤气缸---------UENO


CKL-20AS-ET2LS2                                近藤气缸---------UENO


CKL-20AS-ET2LS2-NC                                近藤气缸---------UENO


CKL-20AS-ET2LS2-NO                                近藤气缸---------UENO


CKL-20AS-ET2S1                                近藤气缸---------UENO


CKL-20AS-ET2S1-NC                                近藤气缸---------UENO


CKL-20AS-ET2S1-NO                                近藤气缸---------UENO


CKL-20AS-ET2S2                                近藤气缸---------UENO


CKL-20AS-ET2S2-NC                                近藤气缸---------UENO


CKL-20AS-ET2S2-NO                                近藤气缸---------UENO


CKL-20AS-ET3LS1                                近藤气缸---------UENO


CKL-20AS-ET3LS1-NC                                近藤气缸---------UENO


CKL-20AS-ET3LS1-NO                                近藤气缸---------UENO


CKL-20AS-ET3LS2                                近藤气缸---------UENO


CKL-20AS-ET3LS2-NC                                近藤气缸---------UENO


CKL-20AS-ET3LS2-NO                                近藤气缸---------UENO


CKL-20AS-ET3S1                                近藤气缸---------UENO


CKL-20AS-ET3S1-NC                                近藤气缸---------UENO


CKL-20AS-ET3S1-NO                                近藤气缸---------UENO


CKL-20AS-ET3S2                                近藤气缸---------UENO


CKL-20AS-ET3S2-NC                                近藤气缸---------UENO


CKL-20AS-ET3S2-NO                                近藤气缸---------UENO


CKL-20AS-J2                                近藤气缸---------UENO


CKL-20AS-NC                                近藤气缸---------UENO
