SAKAI支撑反作用力极易安装的酒井联轴器型号：UA-30C-6X12

发布时间：2023-06-05 11:06:44 点击次数：335


SAKAI支撑反作用力极易安装的酒井联轴器型号：UA-30C-6X12

苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生同微信

種類	標準タイプ	許容トルク範囲(N・m)	1.01～3.00
d1(d)(φ)	6	d2(φ)	12
外径 A(φ)	30	全長 L(LL)(mm)	30
最高回転数範囲(r/min)	4001～10000	特徴	高捻り剛性 / 低慣性モーメント
本体材質	[アルミニウム] A2017	用途	標準 / サーボモータ / パルスモーター / エンコーダ
許容トルク(N・m)	2	最高回転数(r/min)	6000
許容偏心範囲(mm)	0.02～0.2	許容偏心(mm)	0.2
許容偏角(deg)	1	慣性モーメント(kg・m2)	6.74X10^-6
最大トルク(N・m)	4	RoHS ?	10

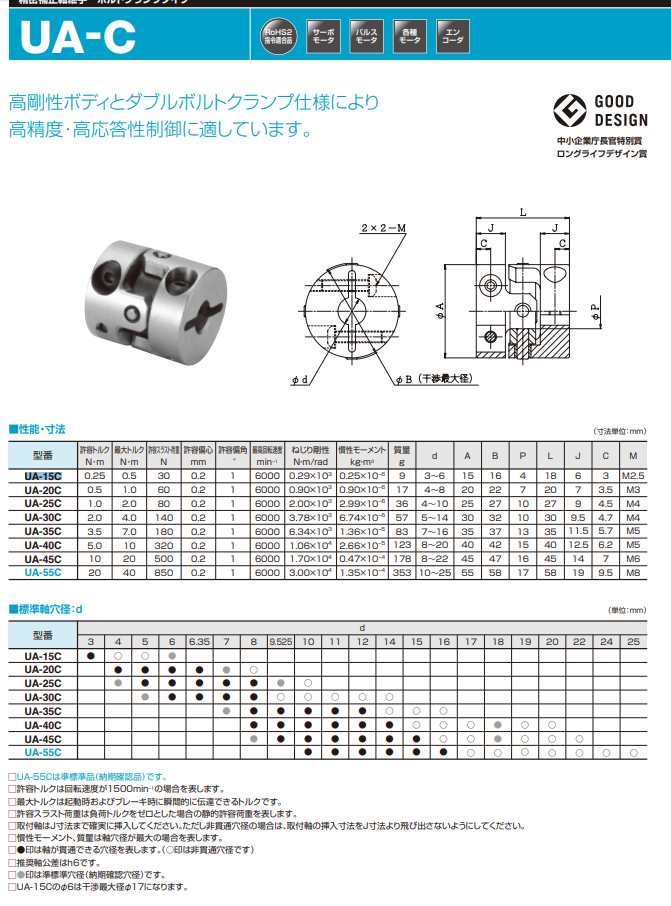

規格表

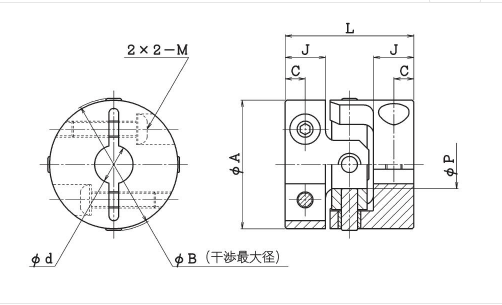

型番	許容トルク N・m	最大トルク N・m	許容スラスト荷重Ｎ	許容偏心 mm	許容偏角 °	最高回転数 r/min	ねじり剛性 N・m/rad	慣性モーメント kg・m²	質量 g	d	A	B	P	L	J	C	M
UA-15C	0.25	0.5	30	0.2	1	6,000	0.29×10³	0.25×10^-6	9	3～5	15	16	4	18	6	3	M2.5
UA-20C	0.5	1.0	60	0.2	1	6,000	0.90×10³	0.90×10^-6	17	4～8	20	22	7	20	7	3.5	M3
UA-25C	1.0	2.0	80	0.2	1	6,000	2.00×10³	2.99×10^-6	36	4～10	25	27	10	27	9	4.5	M4
UA-30C	2.0	4.0	140	0.2	1	6,000	3.78×10³	6.74×10^-6	57	5～14	30	32	10	30	9.5	4.7	M4
UA-35C	3.5	7.0	180	0.2	1	6,000	6.34×10³	1.36×10^-5	83	7～16	35	37	13	35	11.5	5.7	M5
UA-40C	5.0	10	320	0.2	1	6,000	1.06×10⁴	2.66×10^-5	123	8～20	40	42	15	40	12.5	6.2	M5
UA-45C	10	20	500	0.2	1	6,000	1.70×10⁴	0.47×10^-4	178	8～22	45	47	16	45	14	7	M6
UA-55C	20	40	850	0.2	1	6,000	3.00×10⁴	1.35×10^-4	353	10～25	55	58	17	58	19	9.9	M8

標準軸穴径：d

型番	d
型番	3	4	5	6	6.35	7	8	9.525	10	11	12	14	15	16	17	18	19	20	22	24	25
UA-15C	●	○	○
UA-20C		●	●	●	●	○	○
UA-25C		●	●	●	●	●	●	○	○
UA-30C			●	●	●	●	●	○	○	○	○	○
UA-35C						●	●	●	●	●	●	○	○	○
UA-40C							●	●	●	●	●	●	○	○	○	○	○	○
UA-45C							●	●	●	●	●	●	●	○	○	○	○	○	○
UA-55C									●	●	●	●	●	●	○	○	○	○	○	○	○

UA-55Cは準標準品（納期確認品）。
許容トルクは回転数が1500r/minの場合を表す。
最大トルクは起動時およびブレーキ時に瞬間的に伝達できるトルク。
許容スラスト荷重は負荷トルクをゼロとした場合の静的許容荷重を表す。
取付軸はJ寸法まで確実に挿入する。ただし非貫通穴径の場合は、取付軸の挿入寸法をJ寸法より飛び出さないようにする。
慣性モーメント、質量は軸穴径が最大の場合を表す。
●印は軸が貫通できる穴径を表す。（◯印は非貫通穴径）
推奨軸公差はh6。


特点 :

・高刚性机身和双螺栓夹紧规格，适用于高精度、高响应性控制

・中心块上十字形配置的销和用轮毂的臂部保持该销的金属自由滑动、旋转，同时吸收偏心和偏角。针脚和金属的间隙数μm和极小，所以可以进行高精度的旋转传递

・没有挠曲材料，通过销和金属部自由滑动、旋转的修正式构造，吸收心偏移时产生的支撑反作用力很微小。另外，扭转刚性为板簧式的1.5～2倍，可提高使用伺服马达、脉冲马达等的自动设备的控制响应性

・由于修正式独特的阻尼性和高扭转刚性，具有难以将驱动部的振动传递给被驱动部的特性，因此对安装设备的振动对策有效

・支撑反作用力极小，安装容易


苏州上野机电设备有限公司销售型号：

UA-30C-6X6

UA-30C-6X7

UA-30C-6X8

UA-30C-6X10

UA-30C-6X11

UA-30C-6X12

UA-30C-6X14

UA-30C-7X7

UA-30C-7X8

UA-30C-7X10

UA-30C-7X11

UA-30C-7X12

UA-30C-7X14

UA-30C-8X8

UA-30C-8X10

UA-30C-8X11

UA-30C-8X12

UA-30C-8X14

UA-30C-10X10

UA-30C-10X11

UA-30C-10X12

UA-30C-10X14

UA-30C-11X11

UA-30C-11X12

UA-30C-11X14

UA-30C-12X12

UA-30C-12X14

UA-30C-14X14

UA-35C-8X8

UA-35C-8X10

UA-35C-8X11

UA-35C-8X12

UA-35C-8X14

UA-35C-8X15

UA-35C-8X16

UA-35C-10X10

UA-35C-10X11

UA-35C-10X12

UA-35C-10X15

UA-35C-10X16

UA-35C-11X11

UA-35C-11X12

UA-35C-11X14

UA-35C-11X15

UA-35C-11X16

UA-35C-12X12

UA-35C-12X14

UA-35C-12X15

UA-35C-12X16

UA-35C-14X14

UA-35C-14X15

UA-35C-14X16

UA-35C-15X15

UA-35C-15X16

UA-35C-16X16

UA-40C-8X8

UA-40C-8X10

UA-40C-8X11

UA-40C-8X12

UA-40C-8X14

UA-40C-8X15

UA-40C-8X16

UA-40C-8X19

UA-40C-8X20

UA-40C-10X10

UA-40C-10X11

UA-40C-10X12

UA-40C-10X14

UA-40C-10X15

UA-40C-10X16

UA-40C-10X19

UA-40C-10X20

UA-40C-11X11

UA-40C-11X12

UA-40C-11X14

UA-40C-11X15

UA-40C-11X16

UA-40C-11X19

UA-40C-11X20

UA-40C-12X12

UA-40C-12X14

UA-40C-12X15

UA-40C-12X16

UA-40C-12X20

UA-40C-14X14

UA-40C-14X15

UA-40C-14X16

UA-40C-14X19

UA-40C-14X20

UA-40C-15X15

UA-40C-15X16

UA-40C-15X19

UA-40C-15X20

UA-40C-16X16

UA-40C-16X19

UA-40C-16X20

UA-40C-19X19

UA-40C-19X20

UA-40C-20X20

苏州上野机电设备有限公司销售型号：

UA-15C-3X3

UA-15C-3X4

UA-15C-3X5

UA-15C-4X4

UA-15C-4X5

UA-15C-5X5

UA-20C-4X4

UA-20C-4X5

UA-20C-4X6

UA-20C-4X7

UA-20C-4X8

UA-20C-5X5

UA-20C-5X6

UA-20C-5X7

UA-20C-5X8

UA-20C-6X6

UA-20C-6X7

UA-20C-6X8

UA-20C-7X7

UA-20C-7X8

UA-20C-8X8

UA-25C-5X5

UA-25C-5X6

UA-25C-5X6.35

UA-25C-5X7

UA-25C-5X8

UA-25C-5X9.525

UA-25C-5X10

UA-25C-6X6

UA-25C-6X6.35

UA-25C-6X7

UA-25C-6X8

UA-25C-6X9.525

UA-25C-6X10

UA-25C-6.35X6.35

UA-25C-6.35X7

UA-25C-6.35X8

UA-25C-6.35X9.525

UA-25C-6.35X10

UA-25C-7X7

UA-25C-7X8

UA-25C-7X9.525

UA-25C-7X10

UA-25C-8X8

UA-25C-8X9.525

UA-25C-8X10

UA-25C-9.525X9.525

UA-25C-9.525X10

UA-25C-10X10
