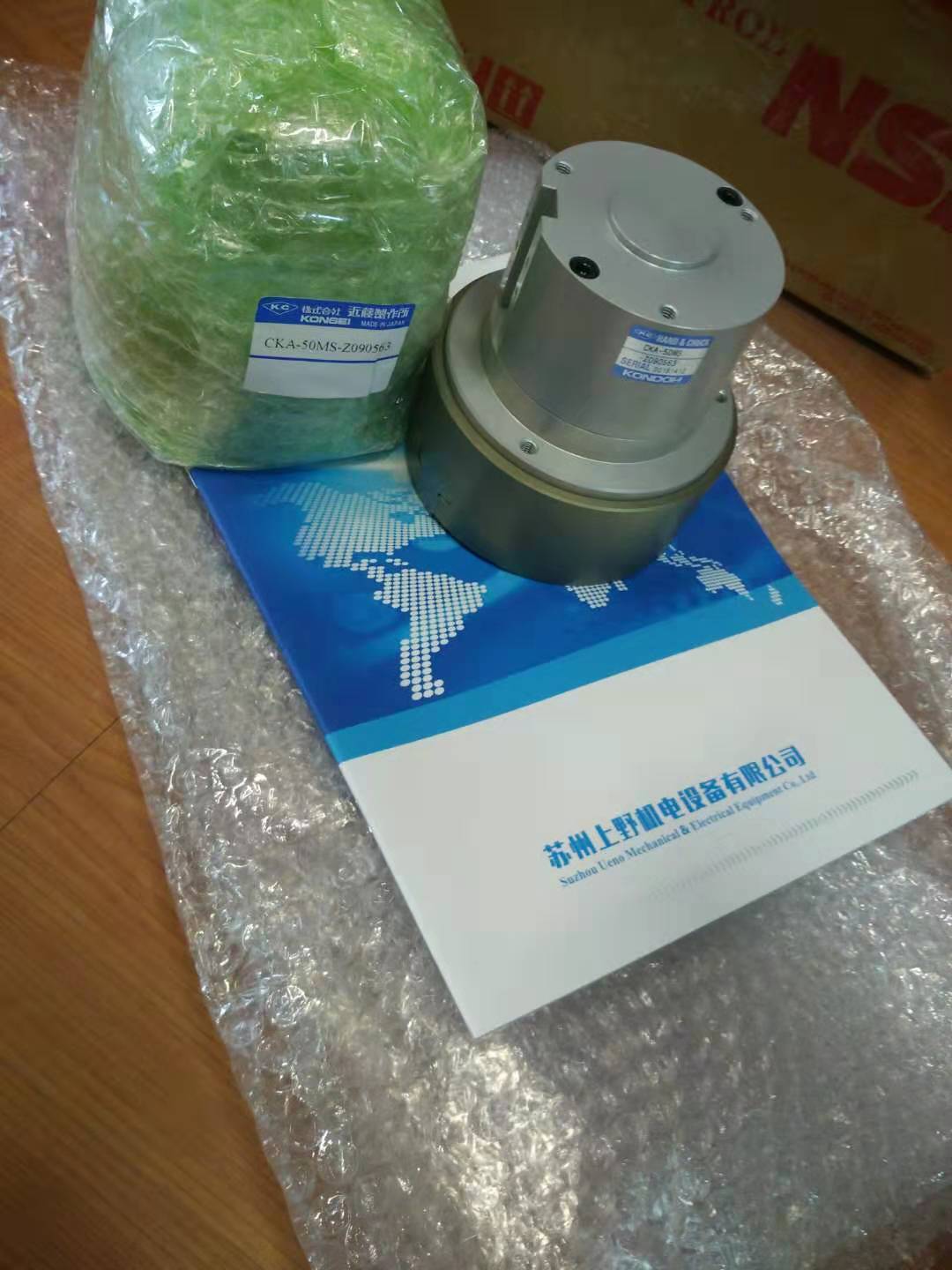

日本薄型轻量紧凑高抓持力的KONSEI近藤气缸型号：CKH-50AS-E40LS1-NO
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信

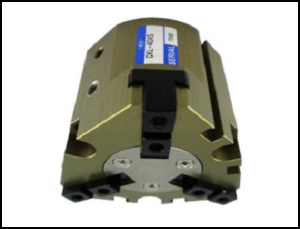

CKL强力卡盘
实现了薄型、轻量紧凑、高抓持力、低价格。
■通过采用直接驱动方式实现高抓持力、高精度。
■导轨变长，刚性提高。
■可应对切削水传感器。
■传感器安装槽为2个方向（4根）。
■有中空规格的选项。
■面向食品制造工序的规格（可选）。
实现了薄型、轻量紧凑、高抓持力、低价格。
特点：
·通过采用直接驱动方式实现高抓持力、高精度。
·引导件变长，刚性提高。
·可应对切削水传感器。
・传感器安装槽为2个方向（4根）。
・有中空规格的选项。

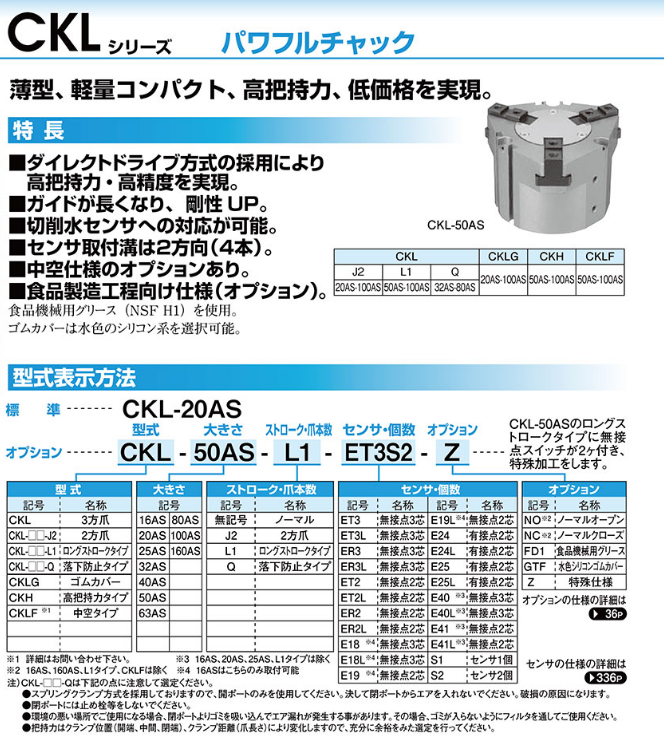

パワフルチャック
■ダイレクトドライブ方式の採用により高把持力・高精度を実現。
■ガイドが長くなり、剛性UP。
■切削水センサへの対応が可能。
■センサ取付溝は2 方向（4 本）。
■中空仕様のオプションあり。
■食品製造工程向け仕様（オプション）。
食品機械用グリース（NSF H1）を使用。
| 型式 | CKL-16AS | CKL-20AS | CKL-25AS | CKL-32AS CKL-32AS-Q | CKL-40AS CKL-40AS-Q | CKL-50AS CKL-50AS-Q | CKL-63AS CKL-63AS-Q | CKL-80AS CKL-80AS-Q | CKL-100AS |
|---|---|---|---|---|---|---|---|---|---|
| 駆動源 | エアー0.3～0.7MPa ※ | ||||||||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | ||||||||
| 周囲温度 （℃） | 5～60 | ||||||||
| 動作ストローク（mm） | 5 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 23 |
| シリンダ径（mm） | φ16 | φ20 | φ25 | φ32 | φ40 | φ50 | φ63 | φ80 | φ100 |
| ロッド径（mm） | φ6 | φ6 | φ8 | φ10 | φ12 | φ14 | φ16 | φ16 | φ20 |
| 内部容積［往復］（cm³／回） | 1.2 | 1.8 | 3.3 | 7.7 | 15.6 | 28.3 | 60.3 | 118.2 | 215.5 |
| 繰り返し精度 （mm） | ±0.01 | ||||||||
| 本体質量 （kg） | 0.07 | 0.12 | 0.19 | 0.24 | 0.36 | 0.54 | 0.97 | 1.85 | 3.14 |
※CKL-□□AS-Qのエアー圧は、0.4～0.7MPa です。
| 型式 | CKL-50AS-L1 | CKL-63AS-L1 | CKL-80AS-L1 | CKL-100AS-L1 |
|---|---|---|---|---|
| 駆動源 | エアー0.3～0.7MPa ※ | |||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||
| 周囲温度 （℃） | 5～60 | |||
| 動作ストローク（mm） | 30 | 30 | 40 | 40 |
| シリンダ径（mm） | φ50 | φ63 | φ80 | φ100 |
| ロッド径（mm） | φ14 | φ16 | φ16 | φ20 |
| 内部容積［往復］（cm³／回） | 70.7 | 113.0 | 236.4 | 274.8 |
| 繰り返し精度 （mm） | ±0.01 | |||
| 本体質量 （kg） | 1.2 | 1.6 | 3.2 | 5.0 |
苏州上野机电设备有限公司销售型号如下：
CKH-50AS
CKH-50AS-E24LS1
CKH-50AS-E24LS1-NC
CKH-50AS-E24LS1-NO
CKH-50AS-E24LS2
CKH-50AS-E24LS2-NC
CKH-50AS-E24LS2-NO
CKH-50AS-E24S1
CKH-50AS-E24S1-NC
CKH-50AS-E24S1-NO
CKH-50AS-E24S2
CKH-50AS-E24S2-NC
CKH-50AS-E24S2-NO
CKH-50AS-E25LS1
CKH-50AS-E25LS1-NC
CKH-50AS-E25LS1-NO
CKH-50AS-E25LS2
CKH-50AS-E25LS2-NC
CKH-50AS-E25LS2-NO
CKH-50AS-E25S1
CKH-50AS-E25S1-NC
CKH-50AS-E25S1-NO
CKH-50AS-E25S2
CKH-50AS-E25S2-NC
CKH-50AS-E25S2-NO
CKH-50AS-E40LS1
CKH-50AS-E40LS1-NC
CKH-50AS-E40LS1-NO
CKH-50AS-E40LS2
CKH-50AS-E40LS2-NC
CKH-50AS-E40LS2-NO
CKH-50AS-E40S1
CKH-50AS-E40S1-NC
CKH-50AS-E40S1-NO
CKH-50AS-E40S2
CKH-50AS-E40S2-NC
CKH-50AS-E40S2-NO
CKH-50AS-E41LS1
CKH-50AS-E41LS1-NC
CKH-50AS-E41LS1-NO
CKH-50AS-E41LS2
CKH-50AS-E41LS2-NC
CKH-50AS-E41LS2-NO
CKH-50AS-E41S1
CKH-50AS-E41S1-NC
CKH-50AS-E41S1-NO
CKH-50AS-E41S2
CKH-50AS-E41S2-NC
CKH-50AS-E41S2-NO
CKH-50AS-ET2LS1
CKH-50AS-ET2LS1-NC
CKH-50AS-ET2LS1-NO
CKH-50AS-ET2LS2
CKH-50AS-ET2LS2-NC
CKH-50AS-ET2LS2-NO
CKH-50AS-ET2S1
CKH-50AS-ET2S1-NC
CKH-50AS-ET2S1-NO
CKH-50AS-ET2S2
CKH-50AS-ET2S2-NC
CKH-50AS-ET2S2-NO
CKH-50AS-ET3LS1
CKH-50AS-ET3LS1-NC
CKH-50AS-ET3LS1-NO
CKH-50AS-ET3LS2
CKH-50AS-ET3LS2-NC
CKH-50AS-ET3LS2-NO
CKH-50AS-ET3S1
CKH-50AS-ET3S1-NC
CKH-50AS-ET3S1-NO
CKH-50AS-ET3S2
CKH-50AS-ET3S2-NC
CKH-50AS-ET3S2-NO
CKH-50AS-NC
CKH-50AS-NO
CKH-63AS
CKH-63AS-E24LS1
CKH-63AS-E24LS1-NC
CKH-63AS-E24LS1-NO
CKH-63AS-E24LS2
CKH-63AS-E24LS2-NC
CKH-63AS-E24LS2-NO
CKH-63AS-E24S1
CKH-63AS-E24S1-NC
CKH-63AS-E24S1-NO
CKH-63AS-E24S2
CKH-63AS-E24S2-NC
CKH-63AS-E24S2-NO
CKH-63AS-E25LS1
CKH-63AS-E25LS1-NC
CKH-63AS-E25LS1-NO
CKH-63AS-E25LS2
CKH-63AS-E25LS2-NC
CKH-63AS-E25LS2-NO
CKH-63AS-E25S1
CKH-63AS-E25S1-NC
CKH-63AS-E25S1-NO
CKH-63AS-E25S2
CKH-63AS-E25S2-NC
CKH-63AS-E25S2-NO
CKH-63AS-E40LS1
CKH-63AS-E40LS1-NC
CKH-63AS-E40LS1-NO
CKH-63AS-E40LS2
CKH-63AS-E40LS2-NC
CKH-63AS-E40LS2-NO
CKH-63AS-E40S1
CKH-63AS-E40S1-NC
CKH-63AS-E40S1-NO
CKH-63AS-E40S2
CKH-63AS-E40S2-NC
CKH-63AS-E40S2-NO
CKH-63AS-E41LS1
CKH-63AS-E41LS1-NC
CKH-63AS-E41LS1-NO
CKH-63AS-E41LS2
CKH-63AS-E41LS2-NC
CKH-63AS-E41LS2-NO
CKH-63AS-E41S1
CKH-63AS-E41S1-NC
CKH-63AS-E41S1-NO
CKH-63AS-E41S2
CKH-63AS-E41S2-NC
CKH-63AS-E41S2-NO
CKH-63AS-ET2LS1
CKH-63AS-ET2LS1-NC
CKH-63AS-ET2LS1-NO
CKH-63AS-ET2LS2
CKH-63AS-ET2LS2-NC
CKH-63AS-ET2LS2-NO
CKH-63AS-ET2S1
CKH-63AS-ET2S1-NC
CKH-63AS-ET2S1-NO
CKH-63AS-ET2S2
CKH-63AS-ET2S2-NC
CKH-63AS-ET2S2-NO
CKH-63AS-ET3LS1
CKH-63AS-ET3LS1-NC
CKH-63AS-ET3LS1-NO
CKH-63AS-ET3LS2
CKH-63AS-ET3LS2-NC
CKH-63AS-ET3LS2-NO
CKH-63AS-ET3S1
CKH-63AS-ET3S1-NC
CKH-63AS-ET3S1-NO
CKH-63AS-ET3S2
CKH-63AS-ET3S2-NC
CKH-63AS-ET3S2-NO
CKH-63AS-NC
CKH-63AS-NO
