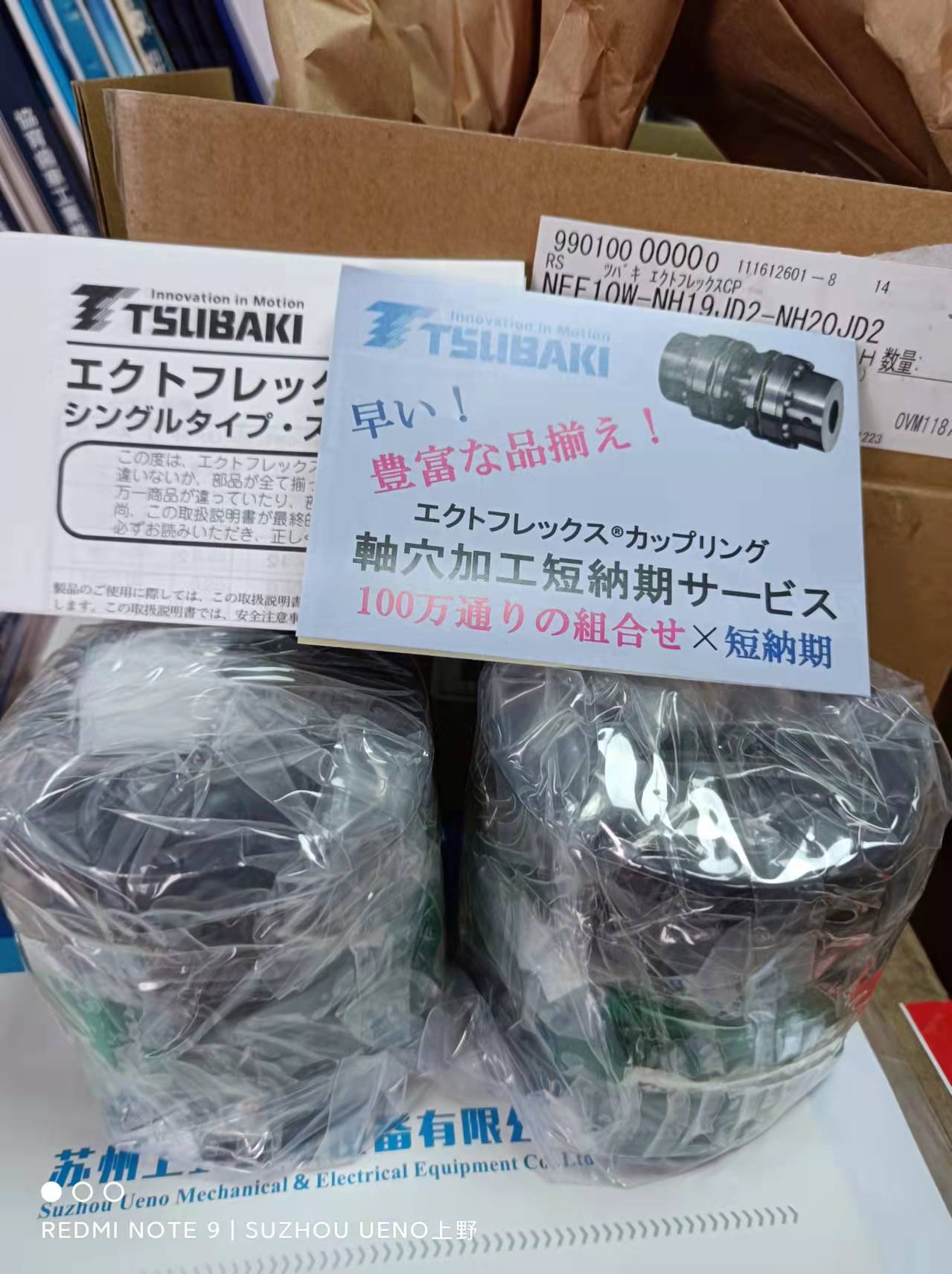

日本TSUBAKI椿本联轴器型号：NEF02W-NH9JD2XNH9JD2
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信

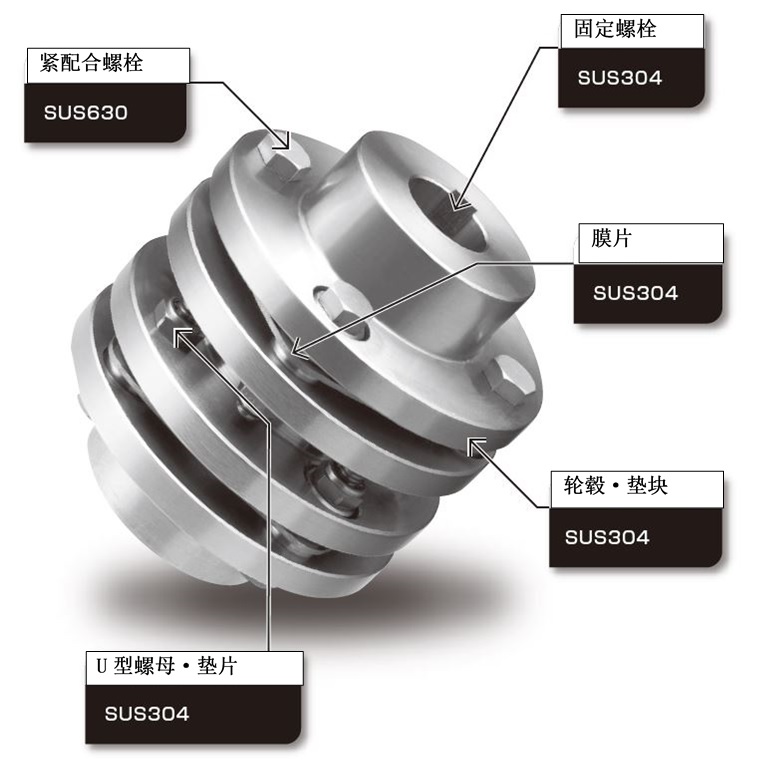

NEF不锈钢规格
・特点
不易生锈，清洁：全部零件采用不锈钢材，耐腐蚀性优异。
低出尘，清洁：不因摩擦力传导扭矩，零件之间无滑动，不会产生磨耗粉尘。
・用途
可用于无尘室的防锈用途。
食品机械等，直接与水接触的场合。
水处理设备等，高腐蚀性的环境。
※NEF系列还可用于真空环境。规格请咨询敝公司。
特点
・长寿命：无磨损部，可长时间使用。
・无需润滑：无滑动部，无转动部，完全无需润滑。
・高扭力刚性：具有高扭力刚性和优异的弹性。
・可提供耐环境规格：提供不锈钢规格，无电解镀镍规格。
・轴联结方式：产品阵容丰富详细请参考下列2项
・可提供长垫块类型：与MD齿轮箱组合使用，适于总轴驱动。备有长垫块类型库存品
盘式联轴器的终极版，产品种类丰富。
采用FEM分析优化联轴器设计，具有扭矩传导可靠，可吸收偏移，高精度定位，免加油等特点。联结方法多样，还可提供耐环境的规格。
・扭矩范围：19.6～6860N・m/适用轴径：Φ9mm～Φ130mm
・长寿命：无磨损部，可长时间使用。
・无需润滑：无滑动部，无转动部，完全无需润滑。
・高扭力刚性：具有高扭力刚性和优异的弹性。
・可提供耐环境规格：提供不锈钢规格，无电解镀镍规格。
・轴联结方式：产品阵容丰富详细请参考下列2项
・可提供长垫块类型：与MD齿轮箱组合使用，适于总轴驱动。备有长垫块类型库存品
・键联结：适用范围 NEF02～NEF700
采用一般的键联结方式。提供新JIS键联轴器，实施标准轴孔加工，可短期交货。
・锥形锁联结 (无背隙) ：适用范围 NEF04～NEF25
摩擦式联轴器，采用特殊锥形轮毂，维持高扭矩和简洁的构造。
最适于伺服电机的驱动。
・夹紧联结 (无背隙) ：适用范围 NEF02～NEF45
每单个轮毂使用一个螺栓进行摩擦联结。打紧螺栓时与轴保持直角，可削减轴方向的空间。
・Power Lock 联结 (无背隙) ：适用范围 NEF04～NEF25
动力锁EL系列与加压法兰盘组合使用的类型。可与其他系列的动力锁组合使用，详细请咨询敝公司。

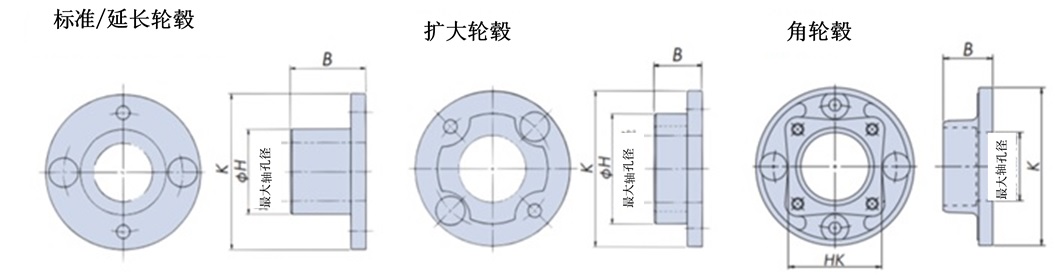

・标准轮彀
通常使用标准轮毂。
・增大型轮毂
如果传动能力有充分富裕，轴径超出标准轮毂的最大轴孔径的场合，无需提高尺寸，使用下图的扩大了毂径H的轮毂即可。
・增长型轮毂
如使用标准轮毂时键的接触压力过高，使用下图延长了B尺寸的加长轮毂可以降低键的接触压力。
・角型轮毂
动力锁EL系列与加压法兰盘组合使用的类型。加压螺栓已进行攻丝加工
| 型号 | 容许扭矩 N・m | 键槽轴孔径范围 | 型号 | 容许扭矩 N・m | 键槽轴孔径范围 | ||
|---|---|---|---|---|---|---|---|
| 标准/延长轮毂 | 增大型轮毂 | 标准/延长轮毂 | 增大型轮毂 | ||||
| NEF02 | 19.6 | Φ9～Φ20 | Φ21～Φ25 | NEF80 | 784 | Φ17～Φ60 | Φ61～Φ70 |
| NEF04 | 39.2 | Φ9～Φ23 | Φ24～Φ29 | NEF130 | 1270 | Φ28～Φ74 | Φ75～Φ80 |
| NEF10 | 98 | Φ11～Φ32 | Φ33～Φ40 | NEF210 | 2060 | Φ28～Φ83 | Φ84～Φ90 |
| NEF18 | 176 | Φ14～Φ35 | Φ36～Φ42 | NEF340 | 3330 | Φ46～Φ95 | Φ96～Φ110 |
| NEF25 | 245 | Φ16～Φ42 | Φ43～Φ48 | NEF540 | 5290 | Φ52～Φ109 | Φ110～Φ120 |
| NEF45 | 441 | Φ16～Φ50 | Φ51～Φ60 | NEF700 | 6860 | Φ52～Φ118 | Φ119～Φ130 |
・请浏览简单易懂的NEF系列安装顺序视频。
・可用于浮动轴。
如装置间的距离较大，可使用浮动轴。
・容许偏心度大
按照垫块长度，可吸收较大的偏心度。
・最适于总轴的驱动
与MD齿轮箱组合使用，适于总轴驱动。
・长垫块类型备有库存
特殊尺寸的长垫块类型备有库存，出货迅速。JS类型采用相当于.3/1800r/min的平衡设计。
・轮毂端面间距离最大为6米。
轮毂面之间的距离最大可6000mm。
○为JS类型 (动平衡G6.3/ 1800r/min同等) ●为通常的长垫块类型（焊接构造）。
| 型号 | 垫块长度 J尺寸(mm) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 127 | 140 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| NEF04W | ● | ● | ● | ● | ● | ● | ● | ● | ||||
| NEF10W | ○ | ○ | ● | ● | ● | ● | ● | ● | ● | ● | ||
| NEF18W | ○ | ○ | ● | ● | ● | ● | ● | ● | ● | ● | ||
| NEF25W | ○ | ○ | ○ | ● | ● | ● | ● | ● | ● | ● | ● | |
| NEF45W | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| NEF80W | ○ | ○ | ○ | ○ | ○ | |||||||
| NEF130W | ○ | ○ | ○ | ○ | ○ | |||||||
| NEF210W | ○ | ○ | ○ | |||||||||
| NEF340W | ○ | ○ | ||||||||||
・特点
不易生锈，清洁：全部零件采用不锈钢材，耐腐蚀性优异。
低出尘，清洁：不因摩擦力传导扭矩，零件之间无滑动，不会产生磨耗粉尘。
・用途
可用于无尘室的防锈用途。
食品机械等，直接与水接触的场合。
水处理设备等，高腐蚀性的环境。
※NEF系列还可用于真空环境。规格请咨询敝公司。

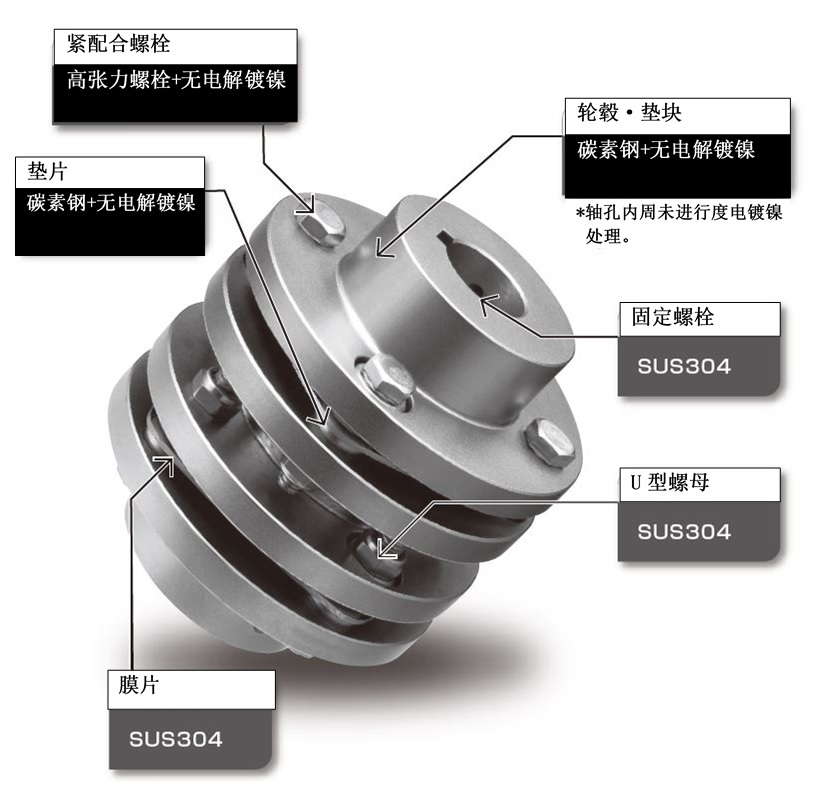

・特点
性价比优异：与不锈钢规格相比，性价比优异。
外形美观：膜厚均一，不易脱落，外形美观。
・用途
用于无尘室的防锈用途。
适于清洁度较低的用途。
平板显示器的搬运 /升降装置的驱动。
其他多湿环境，需要轻度的防锈的用途。
提供轻量，耐腐蚀性优异的CFRP（碳纤维增强复合材料）材质长垫块
最适于冷却塔的散热扇电机和减速机联结。
苏州上野机电设备有限公司销售型号：
NEF02W-NR×NR
NEF02W-NR×NH14JD2
NEF02W-NR×NH15JD2
NEF02W-NR×NH16JD2
NEF02W-NR×NH19JD2
NEF02W-NH14JD2×NH14JD2
NEF02W-NH14JD2×NH15JD2
NEF02W-NH14JD2×NH16JD2
NEF02W-NH14JD2×NH19JD2
NEF02W-NH15JD2×NH15JD2
NEF02W-NH15JD2×NH16JD2
NEF02W-NH15JD2×NH19JD2
NEF02W-NH16JD2×NH16JD2
NEF02W-NH16JD2×NH19JD2
NEF02W-NH19JD2×NH19JD2
NEF02W-NR×KH25JD2
NEF02W-NH14JD2×KH25JD2
NEF02W-NH15JD2×KH25JD2
NEF02W-NH16JD2×KH25JD2
NEF02W-NH19JD2×KH25JD2
NEF02W-KR×NR
NEF02W-KR×KR
NEF02W-KH25JD2×KH25JD2
苏州上野机电设备有限公司销售型号：
NEF04W-NR×NR
NEF04W-NR×NH10JD2
NEF04W-NR×NH11JD2
NEF04W-NR×NH12JD2
NEF04W-NR×NH14JD2
NEF04W-NR×NH15JD2
NEF04W-NR×NH16JD2
NEF04W-NR×NH17JD2
NEF04W-NR×NH18JD2
NEF04W-NR×NH19JD2
NEF04W-NR×NH20JD2
NEF04W-NR×NH22JD2
NEF04W-NH10JD2×NH10JD2
NEF04W-NH10JD2×NH11JD2
NEF04W-NH10JD2×NH12JD2
NEF04W-NH10JD2×NH14JD2
NEF04W-NH10JD2×NH15JD2
NEF04W-NH10JD2×NH16JD2
NEF04W-NH10JD2×NH17JD2
NEF04W-NH10JD2×NH18JD2
NEF04W-NH10JD2×NH19JD2
NEF04W-NH10JD2×NH20JD2
NEF04W-NH10JD2×NH22JD2
NEF04W-NH11JD2×NH11JD2
NEF04W-NH11JD2×NH12JD2
NEF04W-NH11JD2×NH14JD2
NEF04W-NH11JD2×NH15JD2
NEF04W-NH11JD2×NH16JD2
NEF04W-NH11JD2×NH17JD2
NEF04W-NH11JD2×NH18JD2
NEF04W-NH11JD2×NH19JD2
NEF04W-NH11JD2×NH20JD2
NEF04W-NH11JD2×NH22JD2
NEF04W-NH12JD2×NH12JD2
NEF04W-NH12JD2×NH14JD2
NEF04W-NH12JD2×NH15JD2
NEF04W-NH12JD2×NH16JD2
NEF04W-NH12JD2×NH17JD2
NEF04W-NH12JD2×NH18JD2
NEF04W-NH12JD2×NH19JD2
NEF04W-NH12JD2×NH20JD2
NEF04W-NH12JD2×NH22JD2
NEF04W-NH14JD2×NH14JD2
NEF04W-NH14JD2×NH15JD2
NEF04W-NH14JD2×NH16JD2
NEF04W-NH14JD2×NH17JD2
NEF04W-NH14JD2×NH18JD2
NEF04W-NH14JD2×NH19JD2
NEF04W-NH14JD2×NH20JD2
NEF04W-NH14JD2×NH22JD2
NEF04W-NH15JD2×NH15JD2
NEF04W-NH15JD2×NH16JD2
NEF04W-NH15JD2×NH17JD2
NEF04W-NH15JD2×NH18JD2
NEF04W-NH15JD2×NH19JD2
NEF04W-NH15JD2×NH20JD2
NEF04W-NH15JD2×NH22JD2
NEF04W-NH16JD2×NH16JD2
NEF04W-NH16JD2×NH17JD2
NEF04W-NH16JD2×NH18JD2
NEF04W-NH16JD2×NH19JD2
NEF04W-NH16JD2×NH20JD2
NEF04W-NH16JD2×NH22JD2
NEF04W-NH17JD2×NH17JD2
NEF04W-NH17JD2×NH18JD2
NEF04W-NH17JD2×NH19JD2
NEF04W-NH17JD2×NH20JD2
NEF04W-NH17JD2×NH22JD2
NEF04W-NH18JD2×NH18JD2
NEF04W-NH18JD2×NH19JD2
NEF04W-NH18JD2×NH20JD2
NEF04W-NH18JD2×NH22JD2
NEF04W-NH19JD2×NH19JD2
NEF04W-NH19JD2×NH20JD2
NEF04W-NH19JD2×NH22JD2
NEF04W-NH20JD2×NH20JD2
NEF04W-NH20JD2×NH22JD2
NEF04W-NH22JD2×NH22JD2
NEF04W-NR×KH24JD2
NEF04W-NR×KH25JD2
NEF04W-NR×KH28JD2
NEF04W-NH10JD2×KH24JD2
NEF04W-NH10JD2×KH25JD2
NEF04W-NH10JD2×KH28JD2
NEF04W-NH11JD2×KH24JD2
NEF04W-NH11JD2×KH25JD2
NEF04W-NH11JD2×KH28JD2
NEF04W-NH12JD2×KH24JD2
NEF04W-NH12JD2×KH25JD2
NEF04W-NH12JD2×KH28JD2
NEF04W-NH14JD2×KH24JD2
NEF04W-NH14JD2×KH25JD2
NEF04W-NH14JD2×KH28JD2
NEF04W-NH15JD2×KH24JD2
NEF04W-NH15JD2×KH25JD2
NEF04W-NH15JD2×KH28JD2
NEF04W-NH16JD2×KH24JD2
NEF04W-NH16JD2×KH25JD2
NEF04W-NH16JD2×KH28JD2
NEF04W-NH17JD2×KH24JD2
NEF04W-NH17JD2×KH25JD2
NEF04W-NH17JD2×KH28JD2
NEF04W-NH18JD2×KH24JD2
NEF04W-NH18JD2×KH25JD2
NEF04W-NH18JD2×KH28JD2
NEF04W-NH19JD2×KH24JD2
NEF04W-NH19JD2×KH25JD2
NEF04W-NH19JD2×KH28JD2
NEF04W-NH20JD2×KH24JD2
NEF04W-NH20JD2×KH25JD2
NEF04W-NH20JD2×KH28JD2
NEF04W-NH22JD2×KH24JD2
NEF04W-NH22JD2×KH25JD2
NEF04W-NH22JD2×KH28JD2
NEF04W-KR×NR
NEF04W-KR×KR
NEF04W-KH24JD2×KH24JD2
NEF04W-KH24JD2×KH25JD2
NEF04W-KH24JD2×KH28JD2
NEF04W-KH25JD2×KH25JD2
NEF04W-KH25JD2×KH28JD2
NEF04W-KH28JD2×KH28JD2
NEF04W-KR×LR
NEF04W-LR×NR
NEF04W-LR×LR
