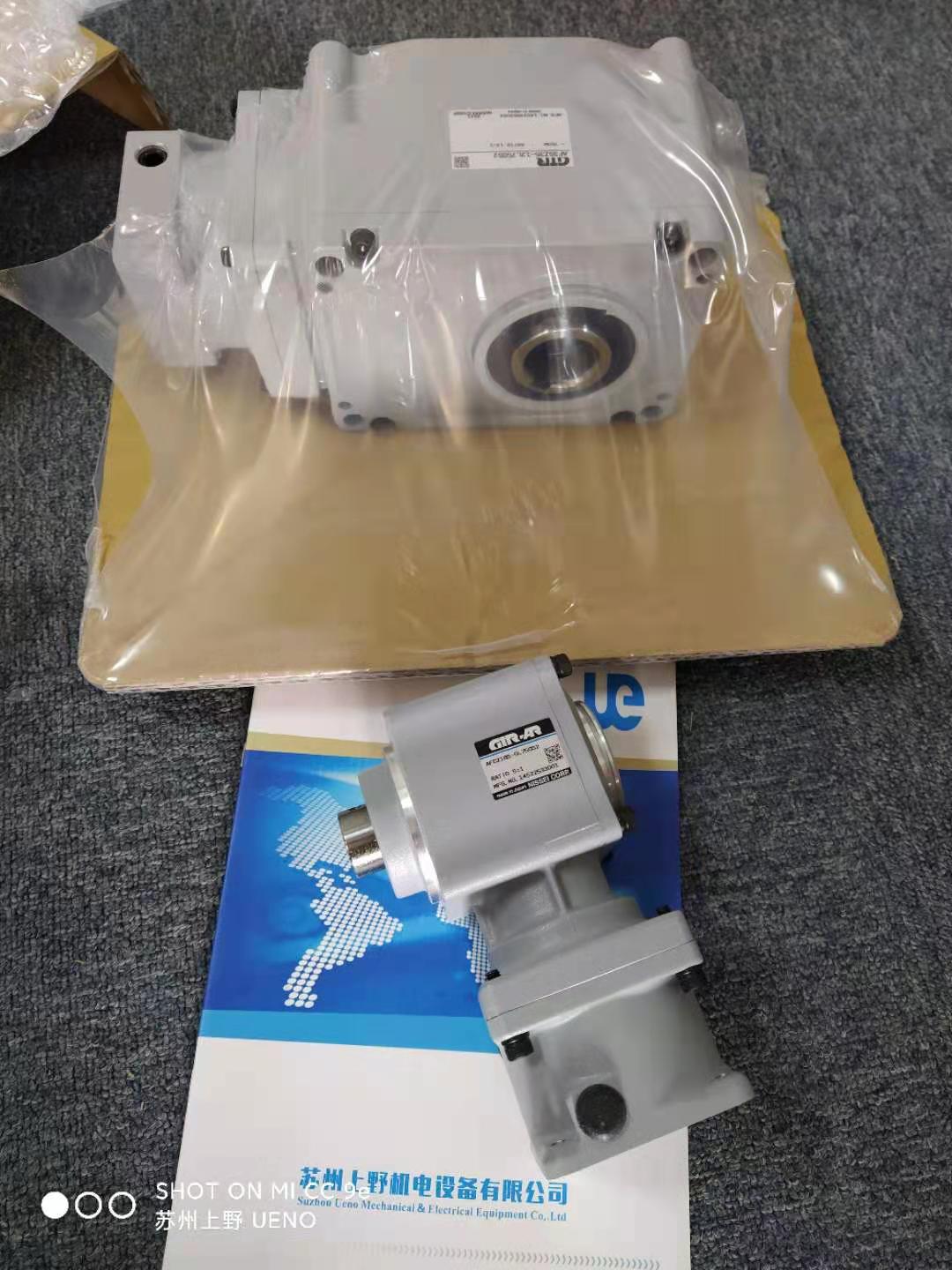

株式会社GTR-AR日精减速机型号：AF3SZ45-15L 2000K33 15:1
苏州上野机电设备有限公司销售电话：178-9504-6997 刘经理 微信同号

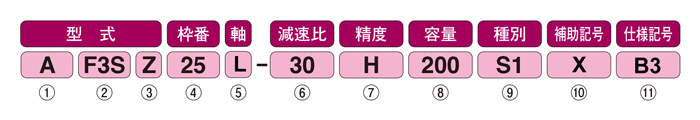

| （1）シリーズ名 | A：GTR-AR | |
|---|---|---|
| （2）タイプ区分 | G3L：平行軸（脚取付） | |
| G3F：平行軸（フランジ取付） | ||
| G3K：平行軸（小フランジ取付 枠番32まで） | ||
| H2L：直交軸（脚取付） | ||
| F3S：同心中空軸（両面フランジ取付） | ||
| F3F：同心中実軸（両面フランジ取付） | ||
| （3）モータ区分 | Z：サーボモータ用高精度減速機（Z型減速機） | |
| （4）枠番及び出力軸径 | 出力軸径（中空軸タイプは内径、その他のタイプは外径） | |
| （5）軸配置 | 1分・3分仕様 （AF3Fタイプのみ） | H：入力側から見て出力軸が左に出るもの |
| M：入力側から見て出力軸が右に出るもの | ||
| F：出力軸が両側に出るもの | ||
| 低バックラッシ仕様 | L：入力側から見て出力軸が左に出るもの | |
| R：入力側から見て出力軸が右に出るもの | ||
| T：出力軸が両側に出るもの | ||
| （6）減速比 | 5：1／5 240：1／240 | |
| （7）バックラッシ精度 | H：バックラッシ精度1分 | |
| M：バックラッシ精度3分 | ||
| L：バックラッシ精度30分（一部機種除く） | ||
| （8）容量 | 100：100W相当 | |
| 200：200W相当 | ||
| 400：400W相当 | ||
| 750：750W相当 | ||
| 1,000：1,000W相当（1分・3分仕様のみ） | ||
| 2,000：2,000W相当 | ||
| （9）サーボモータ取り付けフランジ種別 | F1、F2、F3、F31、F33 | |
| S1、S2、S3、S4、S5、S6 | ||
| K21、K22、K23、K31、K32、K33 | ||
| （10）補助記号 | 空欄：標準仕様 | |
| X：特殊仕様追加認識記号 | ||
| （11）仕様記号 | 入力軸継手締結用レンチ穴位置指示記号 | |
| 取付区分 | フランジ | 種類 | その他 |
|---|---|---|---|
| 減速比 | 15 | 出力軸種類 | 中空 |
| 軸径(φ) | 45 | モータ有無 | なし |
| モータ容量(kW) | 2000 | 出力軸配置 | [出力軸両軸] 出力軸両軸/上下 |
| 軸方向 | 同心中空軸/同心中実軸 | バックラッシ精度 | 30分 |
| サーボモータ取付フランジ種別 | K33 | - | - |
苏州上野机电设备有限公司销售型号：
AF3SZ35-10H1000K33
AF3SZ35-10M1000K33
AF3SZ35-20H1000K33
AF3SZ35-20M1000K33
AF3SZ35-30H1000K33
AF3SZ35-30M1000K33
AF3SZ35-40H1000K33
AF3SZ35-40M1000K33
AF3SZ35-50H1000K33
AF3SZ35-50M1000K33
AF3SZ35-60H1000K33
AF3SZ35-60M1000K33
AF3SZ45-5L2000K33
AF3SZ45-7.5L2000K33
AF3SZ45-10H2000K33
AF3SZ45-10L2000K33
AF3SZ45-10M2000K33
AF3SZ45-12L2000K33
AF3SZ45-15L2000K33
AF3SZ45-20H2000K33
AF3SZ45-20L2000K33
AF3SZ45-20M2000K33
AF3SZ45-25L2000K33
AF3SZ45-30H2000K33
AF3SZ45-30L2000K33
AF3SZ45-30M2000K33
AF3SZ45-40H2000K33
AF3SZ45-40L2000K33
AF3SZ45-40M2000K33
AF3SZ45-50H2000K33
AF3SZ45-50L2000K33
AF3SZ45-50M2000K33
AF3SZ45-60H2000K33
AF3SZ45-60L2000K33
AF3SZ45-60M2000K33
苏州上野机电设备有限公司销售型号：
AF3SZ35-10H1000K32
AF3SZ35-10M1000K32
AF3SZ35-20H1000K32
AF3SZ35-20M1000K32
AF3SZ35-30H1000K32
AF3SZ35-30M1000K32
AF3SZ35-40H1000K32
AF3SZ35-40M1000K32
AF3SZ35-50H1000K32
AF3SZ35-50M1000K32
AF3SZ35-60H1000K32
AF3SZ35-60M1000K32
AF3SZ45-5L2000K32
AF3SZ45-7.5L2000K32
AF3SZ45-10H2000K32
AF3SZ45-10L2000K32
AF3SZ45-10M2000K32
AF3SZ45-12L2000K32
AF3SZ45-15L2000K32
AF3SZ45-20H2000K32
AF3SZ45-20L2000K32
AF3SZ45-20M2000K32
AF3SZ45-25L2000K32
AF3SZ45-30H2000K32
AF3SZ45-30L2000K32
AF3SZ45-30M2000K32
AF3SZ45-40H2000K32
AF3SZ45-40L2000K32
AF3SZ45-40M2000K32
AF3SZ45-50H2000K32
AF3SZ45-50L2000K32
AF3SZ45-50M2000K32
AF3SZ45-60H2000K32
AF3SZ45-60L2000K32
AF3SZ45-60M2000K32
